BlueToothで『Arduino』と通信
0
    前回は『LabVIEW』と『Arduino』を使ってLEDを光らせる回路を作成しました。
    今回は更にBlueToothを使い、無線通信を行います。

    ■更に用意したもの
    ・BlueToothモジュール
    ・単線×4
    ・ソケット
    ・半田ごて
    ・USB ACアダプタ

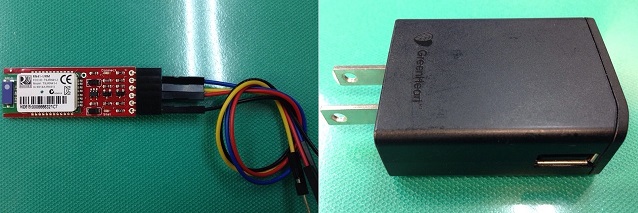

    ※下の写真ではBlueToothモジュールとソケットが一緒になっていますが、ソケットは別売です。

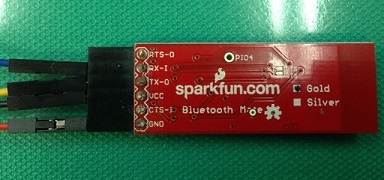

    【1】BlueToothモジュールにソケットを半田付けします。

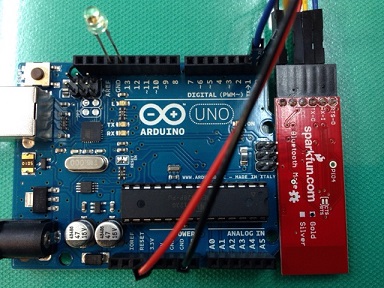

    【2】下の写真の様にArduinoに配線をします。


    【3】ArduinoにUSB ACアダプタを接続し、電源を入れます。

    【4】PCのBlueToothデバイスを開き、モジュールを探し、設定します。

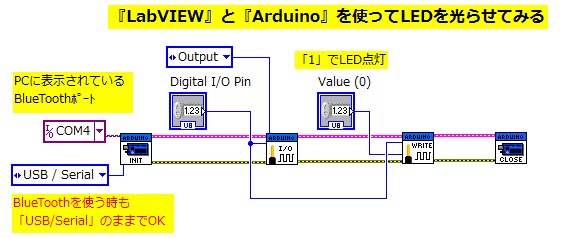

    【5】下図の様なLabVIEWのVIを作成します。

    前回のVIに入力値をふたつ足した程度です。

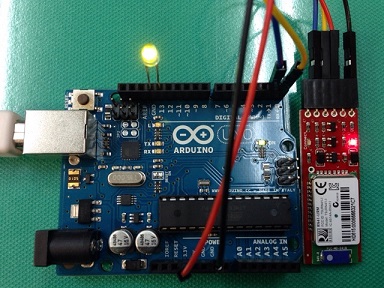

    【6】上記で作成したVIを起動させると

                          点灯します

    ■まとめ
    「無線」ということで設定が凄く難しいのだろうというイメージを持っていましたが、凄く簡単に出来てしまい逆に驚きました。前回書込んだArduinoのファームウェアはそのまま流用。BlueToothモジュールに特別何かすることも無く。時間がかかったものといえば、最初の半田付けでしょうか…(笑)。
    次回は更にモジュールを取り付けて、反応を見てみたいと思います。
